标志寄存器

标志寄存器有以下三个作用：

用来存储相关指令的某些执行结果
用来为CPU执行相关指令提供行为依据
用来控制CPU的相关工作方式

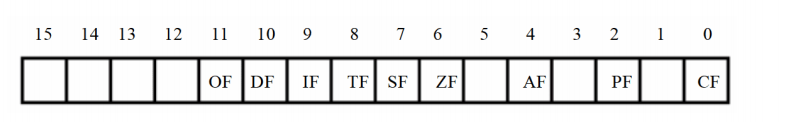

标志寄存器是按位存储数据的，8086有16位，标志寄存器也有16个位子存储标志。

按索引不好记忆，一般给其起别名。

ZF 标志

ZF 标志代表着 Zero Flag，它记录相关指令执行后，其结果是否为0。如果为0，那么zf=1，否则zf=0。

PF 标志

PF 标志代表着 Parity Flag，它记录着相关指令执行后，其结果的所有bit位中1的个数是否为偶数，如果1的个数为偶数，pf=1，否则，pf=0。

SF 标志位

SF 标志位代表着 Sign Flag，它记录相关指令执行后，其结果是否为负数，如果是负数，sf = 1，否则 sf = 0。

CF 标志位

CF 标志位代表着 Carry Flag，它记录无符号数运算是否产生了进位或者借位。如果运算结果的最高位产生了一个进位或借位，那么 cf = 1，否则 cf = 0。

OF 标志位

OF 标志位代表着 Overflow Flag，它记录着有符号数运算时，结果超出了机器所能表示的范围。发生溢出，of = 1，否则 of = 0。

DF 标志位

DF 标志位代表着 Direction Flag，在串处理指令中，控制每次操作后si、di的增减。

df = 0 每次操作 si、di 递增。

df = 1 每次操作 si、di递减。

;movsb 类似于
	mov es:[di],byte ptr ds:[si]
	;如果df = 0
	inc si
	inc di
	;如果df = 1
	dec si
	dec di
;movsw 类似于
	mov es:[di],word ptr ds:[si]
	;如果df = 0
	add si,2
	add di,2
	;如果df = 1
	sub si,2
	sub di,2
;一般情况与rep一起使用
;rep movsb 类似于
	s:movsb
	  loop s
;rep movsw 类似于
	s:movsw
	  loop s
;为了能控制si和di的方向，提供了cld指令和std指令
;cld 指令：将标志寄存器的df置为0
;std 指令：将标志寄存器的df置为1
;下面举个例子
data segment
	db 'Welcome to masm!'
	db 16 dup (0)
data ends

mov ax,data
mov ds,ax
mov si,0
mov es,ax
mov di,16
mov cx,16
cld
rep movsb

adc 指令

adc 是带进位加法指令，它利用了CF位上记录的进位值。

比如adc ax，bx 实现的功能是：（ax）=（ax）+（bx）+CF

mov ax,2
mov bx,1
sub bx,ax
adc ax,1	;结果为4

sbb 指令

sbb 是带借位减法指令，它利用CF位上记录的借位值。

比如 sbb ax，bx 实现的功能是：（ax）=（ax）-（bx）-CF

和adc思路差不多。

cmp 指令

cmp 是比较指令，cmp相当于减法指令，只不过不保存结果。cmp的结果将对标志寄存器产生影响。

受影响的有：ZF、PF、SF、CF、OF。

比较分为无符号比较和有符号比较。

无符号比较：检测 ZF、CF

指令	含义	检测的标志位
je	等于则转移	zf = 1
jne	不等于则转移	zf = 0
jb	低于则转移	cf= 1
jnb	不低于则转移	cf = 0
ja	高于则转移	cf = 0 且 zf = 0
jna	不高于则转移	cf = 1 或 zf = 1

有符号比较：检测 SF、OF、ZF

书上并没有说，但是原理相同，这些指令也不需要死记硬背，理解即可。

pushf 和popf

pushf ：将标志寄存器的值压栈

popf：从栈中弹出数据，送入标志寄存器

内中断

除法错误
单步执行
执行 into 指令
执行 int 指令

CPU需要分清中断的来源，由此引出了中断类型码：

除法错误：0
单步执行：1
执行 into 指令：4
执行 int 指令： int n，指令中n为给CPU提供的中断类型码

根据中断类型码找中断向量表，找到对应的中断程序所放的地址，然后去执行相应的中断程序。

取得中断类型码 N
pushf
TF = 0，IF = 0
push CS
push IP
IP = N * 4，CS = N*4+2

中断程序要做到以下步骤：

保存用到的寄存器
处理中断
恢复用到的寄存器
用iret 指令返回

这些很好理解，中断程序要用的寄存器，要保存现场，执行完中断后要恢复现场，然后再用iret返回到正常的程序中。

iret 指令用汇编描述为：

1
2
3

pop IP
pop CS
popf

int 和 iret指令配合使用，和call与ret差不多一样。

端口

端口的读写指令只有两条：in 和out，in 代表从端口读取，out 代表往端口写入数据。

在 in 和 out 指令中，只能使用 ax 或 al 来存放从端口读取的数据或要发送到端口中的数据。

访问 8 位端口时用 al，16位端口用 ax。对256~65535 的端口进行读写时，端口号放在dx中：

1
2
3

mov dx, 3f8h
in al,dx
out dx,al

shl 和 shr 指令

shl 是逻辑左移指令：

将一个寄存器或内存单元中的数据向左移位
将最后移出的一位写入CF中
最低位补0

1
2
3

mov al 01001000b
shl al,1				;将al的数据左移一位
; al = 10010000b CF = 0

如果移动的位数大于1时，必须将移动位数放在 cl 中。

shr 是逻辑右移指令：

将一个寄存器或内存单元中的数据向右移位
将最后移出的一位写入CF中
最高位补0

左移一位相当于 X*2 ，右移一位 X/2

外中断

外中断分为可屏蔽中断和不可屏蔽中断，与内中断的区别是内中断是CPU内部产生的，外中断是CPU外部产生的。

可屏蔽中断看 IF 标志位，如果 IF标志位为 0 ，表示不响应可屏蔽中断，为 1 代表CPU执行完当前指令后响应中断。

sti 指令设置 IF =1

cli 指令设置 IF =0

对于8086CPU，不可屏蔽中断的中断类型码固定为2。

几乎所有的由外设引发的外中断都是可屏蔽中断。
